Vaega fa'atonutonuina o le pneumatic ma ta'amilosaga fa'avae
I faiga pneumatic, o elemene pulea o vaega taua mo le puleaina ma le faʻatonutonuina o le mamafa, tafe, faʻasologa o le ea faʻamalosi ma le lafoina o faailo. I le fa'aaogaina, e mafai ona fa'atūina ni ta'amilosaga pneumatic eseese e fa'amautinoa ai o lo'o fa'agaoioia elemene e fa'atino ai le pneumatic e pei ona mana'omia. E mafai ona fa'avasegaina vaega fa'atonutonu o le pneumatic i ni vaega tetele se tolu e fa'atatau i a latou galuega ma fa'aoga: va'a fa'atonuga, va'a fa'afefe, ma alavai fa'atonu. E le gata i lea, o lo'o i ai vaega o le pneumatic logic e ausia ai galuega talafeagai eseese e ala i le suia o le itu ma luga-o le tafe o le ea.
①Pression control valve ma le ta'avale fa'atonu
O va'a fa'atonuga e masani ona fa'aaogaina e pulea ai le mamafa o kasa i totonu o le faiga ma fa'afetaui mana'oga mamafa eseese. E mafai ona faʻavasegaina valve faʻamalosi i ni ituaiga se tolu: O le ituaiga muamua o le faʻaitiitia o le mamafa o le valve lea e faʻaitiitia ma faʻamautu le mamafa; O le ituaiga lona lua o le valve saogalemu lea e faʻagata ai le mamafa ma tuʻuina atu le puipuiga saogalemu, e taʻua o le valve fesoasoani. O le ituaiga lona tolu o se faʻasologa o valve e faʻatino ai faʻatonuga faʻavae e faʻavae i luga ole mamafa o laina kesi.
1. Valau saogalemu
O le valve saogalemu e faia se sao i le puipuiga o le saogalemu i le faiga. Pe a sili atu le mamafa o le tino i le tau faʻamaonia, e tatala le valve saogalemu e faʻasaʻo se vaega o le kesi i totonu o le ea, faʻamautinoa e le sili atu le mamafa o le tino i le tau faʻatagaina ma puipuia ai faʻalavelave faʻafuaseʻi e mafua mai i le mamafa tele i totonu o le masini. O le fausaga ma le faʻailoga faʻailoga o le valve saogalemu o loʻo faʻaalia i le ata.

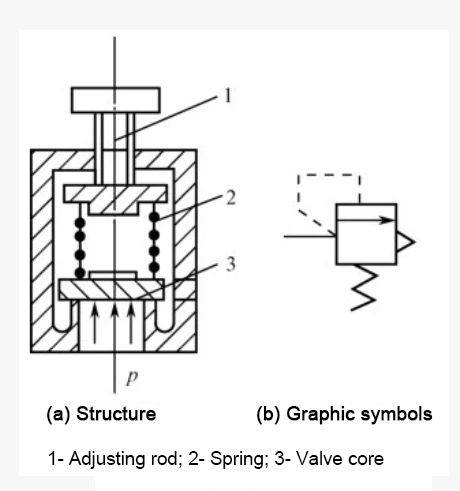

Ata: Fa'atulagaga ma fa'ailoga fa'ailoga o le valve saogalemu
2. Oomi -fa'aitiitiga valve
O le galuega a le alavai fa'aitiitiga-o le fa'aitiitia lea o le mamafa o le puna kesi i le mamafa e mana'omia e le masini ma fa'amautinoa o lo'o tumau pea le tau o le mamafa pe a mae'a le fa'aitiitia o le mamafa. O le fa'atinoga fa'avae a le valve fa'aitiitiga o le mamafa e aofia ai le va'aiga fa'atonutonu o le mamafa, uiga o le mamafa ma uiga tafe. O uiga o le mamafa ma uiga o le tafe o ni vaega taua ia se lua o le alavai fa'aitiitiga-ma avea ma fa'avae taua mo lona filifilia ma le fa'aoga. A filifilia se alavai fa'aitiitiga -fa'aitiitiga, o lona ituaiga ma le sa'o o le fa'atonuga o le mamafa e tatau ona fuafua e fa'atatau i mana'oga fa'aoga, ona filifilia lea o lona lautele e tusa ai ma le maualuga o le tafega e mana'omia. O le fausaga o le alavai fa'aitiitiga-o lo'o fa'aalia i le Ata. Ole malosi ole ea ole valve e tatau ona sili atu nai lo le maualuga ole mamafa ole gaosiga ile 0.1MPa. E masani ona fa'apipi'i le alavai fa'aitiitiga{11}}fa'aitiitiga pe a mae'a le va'ava'ava'a ma le faamama o le ea ma luma o le fa'aluma o le suau'u, e pei ona fa'aalia i le Ata. Fa'amolemole e aua ne'i toe fesuia'i lona atigi totonu ma fafo. Pe a le faʻaogaina le alatoto, e tatau ona tatalaina le ki e puipuia ai le diaphragm mai le faʻaleagaina soo i lalo o le mamafa, e ono afaina ai lona faʻatinoga.

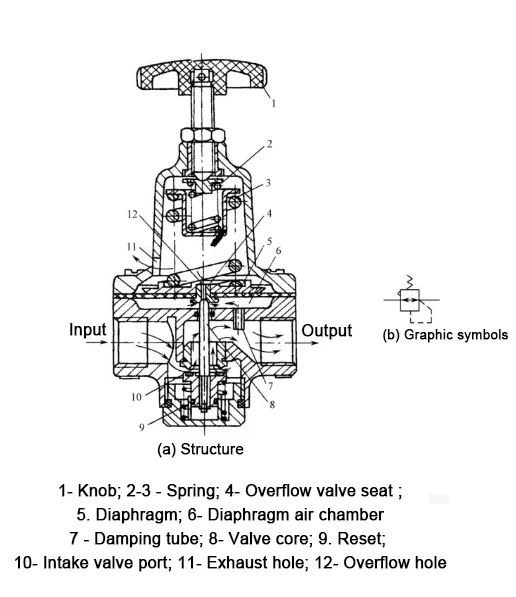

Ata: Le fausaga o le alavai e fa'aitiitia ai le mamafa-.
Ata: Tulaga fa'apipi'i o le alavai e fa'aitiitia ai le mamafa-.
3. Ta'amilosaga fa'atonuga
O le ta'amilosaga e pulea le mamafa o se ta'amilosaga fa'avae e taofia ai le mamafa i totonu o le ta'amilosaga i totonu o se vaega fa'apitoa pe mafai ai e le matagaluega ona maua ni mamafa o tulaga eseese. O mea e masani ona fa'aogaina e aofia ai le fa'atonuina o le mamafa ma le fa'atonuga lona lua.
O le ta'amilosaga fa'atonutonu o le mamafa muamua
O le ta'amilosaga muamua o le mamafa o lo'o fa'aaogaina e pulea ai le mamafa o le kesi e teu ai tane ina ia le sili atu i le tau fa'amauina o le mamafa. E masani ona fa'aoga fa'amalo fa'amalo fa'amalo ma fua fa'afeso'ota'i eletise e fa'atonutonu ai le amataga ma le taofi o fa'amau ea, fa'atumauina le mamafa o le tane e teu ai le ea i totonu o le laina fa'atonu. O loʻo faʻaaogaina fua faʻamau faʻafesoʻotaʻi eletise, e maualuga manaʻoga mo le afi ma le pulea. E masani ona faʻaaogaina mo le faʻatonutonuina o tamaʻi compressors ea, e pei ona faʻaalia i le Ata.
Ata: Fa'ata'ita'iga ta'amilosaga fa'atonutonu o le mamafa muamua
2) Fa'atonuga fa'atonuga lua
O le fa'atonuga lona lua o le fa'atonuga o le fa'atonuga e masani lava ona fa'atonuina le fa'apogai o le ea o le pneumatic system. I le felauaiga, o le vai ma le faamama o le ea, alavai e fa'aitiitia ai le mamafa ma le suau'u mist lubricator e masani ona ta'ua o seti pneumatic tolu-seti. E pei ona fa'aalia i le Ata, o se ta'amilosaga lona lua e pulea ai le mamafa e fa'avae i seti pneumatic tolu-seti.
Ata: Fa'atonuga o le mamafa lona lua
② Faʻatonuga o le tafe ma le taʻavale faʻavavevave
Ina ia mautinoa le lelei ma le faʻatuatuaina o le faʻaogaina o le paʻu, e tatau ona pulea le saoasaoa o le gaioiga o le paʻu. O se auala masani o le faʻaaogaina lea o se alavai e pulea le tafe e ausia ai lenei mea. O le faʻaogaina o le valve e pulea le saoasaoa o le gaioiga o le pneumatic actuator e ala i le faʻatonutonuina o le tafe o le kesi, ma le faʻatonutonuina o le tafe o le kesi e ausia e ala i le suia o le vaega o le tafega o le valve faʻafefe. O alavai e masani ona fa'aoga e fa'atonutonu ai le tafe e aofia ai alavai fa'amau, ala-se tasi ala, alavai fa'avevela, ma isi.
E tasi-ala alatoto
O le alavai tasi-alaala o se alavai e pulea tu'ufa'atasi e faia i le ala-tasi le ala ma le alavai fa'alava e tutusa. O lona fausaga ma le faʻailoga faʻailoga o loʻo faʻaalia i le Ata. A tafe mai le ea mai le taulaga P i le taulaga A, e faʻaulu i totonu o le alatoto. A tafe mai le A i le P, o le siaki siaki e tatala e aunoa ma le faʻafefe. E tele-fa'aoga alatoto fa'alava e fa'aoga i le fa'atonuga o le saoasaoa ma le fa'atuai o ta'amilosaga o po'o.

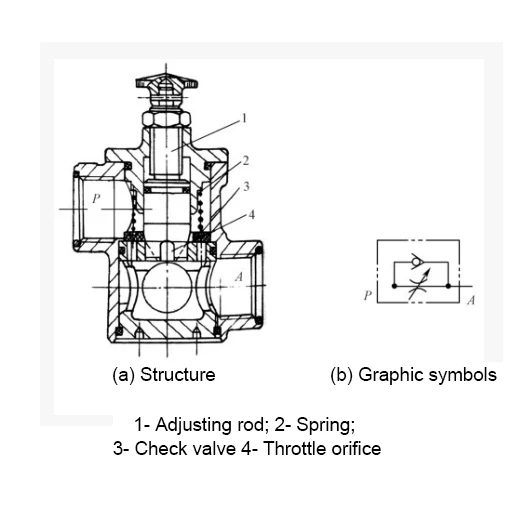

Ata: Fa'atulagaga ma fa'ailoga fa'akalafi o le ala e tasi-ala alatoto
2. Matasele pulea vave
E lua auala e fetuutuuna'i ai -po'o ga'o fa'alua: fa'amama fa'aulu ma fa'a'usu. O le ata o lo'o fa'aalia ai le fa'aogaina o feso'ota'iga fetuutuuna'i. I le taimi o le faʻaogaina, pe a faʻafeagai le itu o le uta ma le itu o le piston, o le gaioiga o le piston e faigofie i se mea e le paleni, o lona uiga, o se mea totolo. A o gatasi le fa'atonuga o le uta ma le fa'atonuga o le piston, o le uta o lo'o fa'agasolo i le mago, ma mafua ai ona le toe pulea le pa'u. O le mea lea, o le intake throttling adjustment circuit e tele lava ina fa'aogaina mo fa'atutu fa'apipi'i tu'u. Mo fa'aputuga fa'alava fa'apipi'i, e masani ona fa'aaogaina e le ta'amilosaga fetu'una'iga le ta'amilosaga fetuutuuna'i fa'a'avevela, e pei ona fa'aalia i le Ata. E pei ona fa'aalia i le Ata, o le fa'atonuga o le saoasaoa o le va'aiga fa'ata'amilosaga e fa'apipi'i i alatoto fa'atutu. A o'o mai le ea oomi mai le pito A ma vaivai mai le pito B, e matala le alavai siaki tasi-ala alatoto A e vave fa'a'a'a'a ai le lua e leai ni tootoo o le pa'u. Talu ai ua tapunia le ala e tasi-o le ala e tasi-ala alatoto B, o le kesi o lo'o i totonu o le ogalaau e na'o le alatoto e mafai ona alu atu ai. E ala i le fetuutuunai o le tikeri amata o le alatoto B, o le saoasaoa o le gaioiga pe a faʻalautele le paʻu e mafai ona suia. I le isi itu, o le fetuutuuna'i o le tikeri amata o le valve throttle A e mafai ona suia le saoasaoa o le gaioiga o le paʻu pe a toe toso. O lenei auala fa'atonutonu e fa'amautinoa ai le fa'agaioiga mautu o le piston ma e sili ona fa'aaogaina.

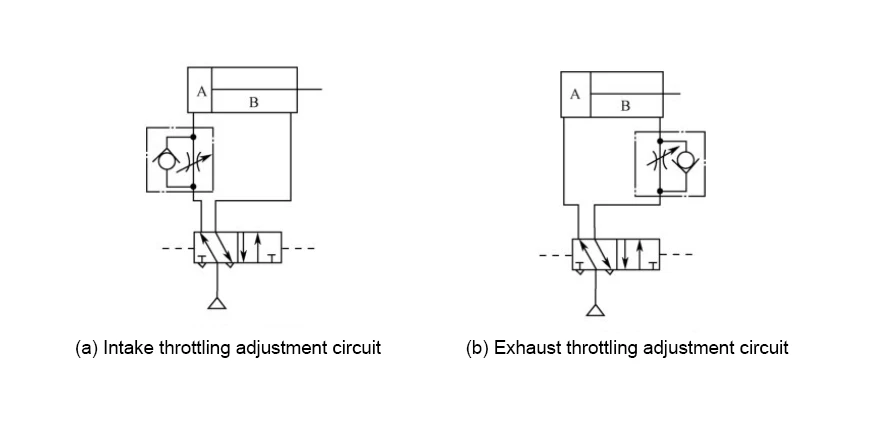

Ata: Ta'amilosaga fetuutuuna'i fa'atasi mo -fa'ato'a fa'agaioia
Ata: Ta'amilosaga fa'atonutonu saosaoa o lo'o fa'apipi'iina alatoto fa'atutu Ata
③ Electromagnetic directional valve ma le pneumatic control circuit
1. Valau fa'atonu fa'atonu
O le alavai fa'atonu e fa'aaogaina e pulea ai le tafega o le ea fa'amalosi ma le fa'alavelave fa'afefe. E mafai ona faʻavasegaina valve faʻatonuga o le pneumatic i ituaiga eseese e faʻavae i luga o le fausaga o le valve core, e pei o le slide valve type, globe type, flat surface type, plug type ma le diaphragm type, lea e sili atu ona faʻaaogaina le ituaiga o le kelope ma le faʻafefe. E tusa ai ma auala eseese e pulea ai, e mafai ona faʻavasegaina i latou i le electromagnetic control type, pneumatic control type, mechanical control type, manual control type and time control type, ma isi. E tusa ai ma le aofa'i o ports ma le aofa'i o tulaga galue o le valve, e mafai ona fa'avasega i ituaiga eseese e pei o le lua-tulaga lua-ala, lua-tulaga tolu-ala, ma le tolu-tulaga lima-ala, e pei ona fa'aalia i le Laulau.

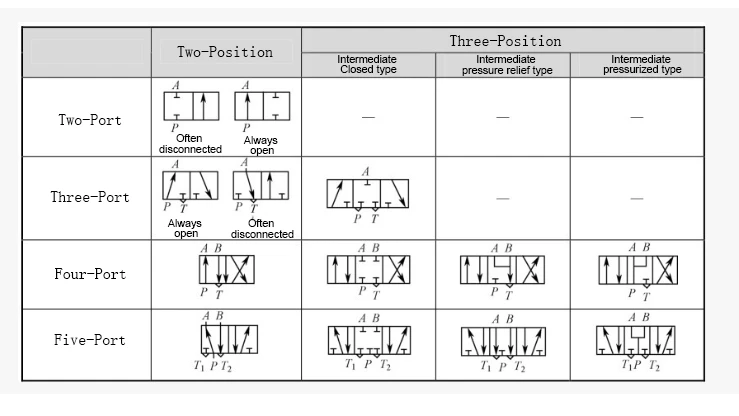

Laulau: Taulaga ma Tulaga Galulue o Valve Fa'atonu
2. Electromagnetic directional valve
E fa'aogaina e le fa'atonuga eletise eletise le malosi o le suction o se electromagnet e tulei ai le valve core e sui ai le tulaga galue o le valve, ma fa'apea ona pulea le tafega o le ea. Ona e mafai ona pulea e faailo e lafo mai i ki -tuomi, ki fa'atapula'a, ki fa'alatalata, ma isi mea, e faigofie lava ona maua le fa'aeletonika-tu'u fa'atasi ma e mafai ona fa'agaoioia mamao, ma le tele o fa'aoga. Ole fa'avasegaga masani ole solenoid valve e fa'avae ile numera o ports ma le tulaga galue ole valve core, e aofia ai le lua-tulaga lua-ala, lua-tulaga tolu-ala, tolu-tulaga lima-ala, ma le tele o isi. E tusa ai ma le aofa'i o u'amea o lo'o fa'aosoina e le electromagnet, solenoid valve e fa'avasegaina i le tasi{12}}pulea ma le lua-ituaiga pulea. Valve electromagnets ua fa'avasegaina i ni ituaiga se tolu e tusa ai ma fa'apogai mana eseese o lo'o fa'aaogaina: ituaiga AC, DC ituaiga ma le lotoifale. O lenei ituaiga o le AC local rectifier type. O lenei electromagnet lava ia ua fa'apipi'iina i le afa{17}}fa'asa'o galu, lea e mafai ona fa'aoga sa'o le AC a'o iai le fausaga ma uiga o le DC electromagnet. Pe a faʻaaogaina, e tatau ona filifilia le valve faʻatonuga eletise talafeagai e tusa ai ma manaʻoga.
O le ata o lo'o fa'aalia ai se fa'ata'ita'iga o le fa'avae galue o se alale'a fa'atonuga fa'atonuga fa'aeletise fa'aeletise e lua-tulaga tolu-ala.

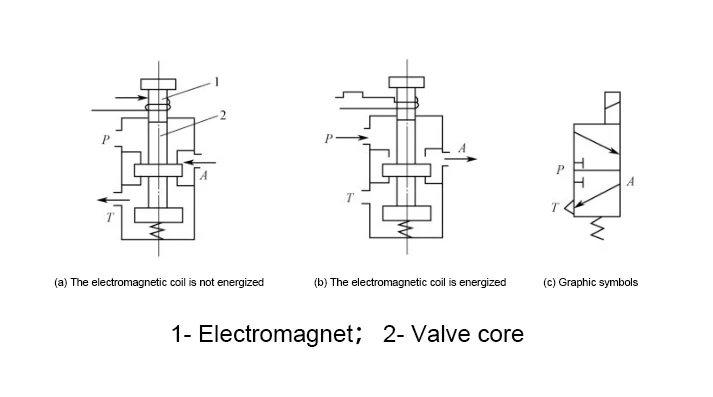

Ata: Fa'ata'ita'iga fa'avae galue o le alavai fa'atonu fa'atonuga fa'aeletise e tasi e fa'atino sa'o-
Fa'avae galue: A fa'amalo le eletise-, e tulei le va'a i le pito i luga e le vaipuna, e fa'afeso'ota'i ai le 7 ma le A. A fa'aola le eletise, e tuleia e le 'autu u'amea le totonugalemu alavai i le pito i lalo e ala i le tootoo tulei, fa'afeso'ota'i le P ma le A.
O le ata o lo'o fa'aalia ai le fa'ata'ita'iga fa'atino o se ala-fa'agai'i, fa'alua fa'a-eletise lua-tulaga lima-ala ala eletonika fa'atonu ala. O le ata o lo'o fa'aalia ai le fa'ata'ita'iga galue o le pailate-fa'agaioia fa'alua fa'aeletise fa'atonu alavai.

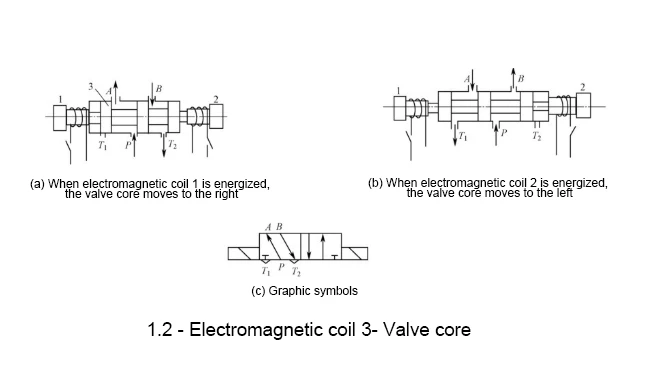

Ata: Fa'ata'ita'iga fa'avae galue o se -fa'agaioi fa'alua fa'a-eletise fa'atonutonu lua-tulaga lima-ala alavai solenoid

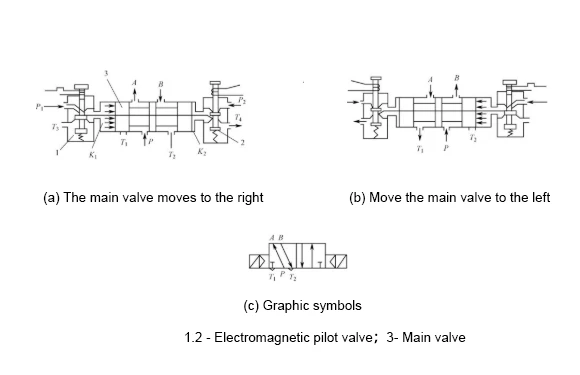

Ata: Fa'ata'ita'iga fa'avae galue o le pailate-fa'agaioia fa'alua fa'aeletise fa'atonu alavai fa'atonu.
O lo'o i luga le vaega fa'atonutonu Pneumatic ma mea fa'avae ta'amilosaga. Mo nisi fa'amatalaga fa'atatau, asiasihttps://www.joosungauto.com/.
